ZephyrのOut-of-treeアプリケーションその6 - シリアル出力

目次: Zephyr

前回はシリアルに文字を出力するアプリを作って動かしました。肝心のシリアル出力をどうやって見るのか？これは「使うボードによる」が答えなんですけど、一例としてNUCLEO-F446REでのやり方を説明します。

NUCLEOボードはボードのどこかに型番（MBxxxxみたいな番号）が書いてあります。F446REの場合はMB1136です。この型番に対応する回路図（MB1136-DEFAULT-C05 Board schematic）をダウンロードしてください。

今回使ったボードのSoC STM32F446はシリアル送受信のハードウェアUSART/UARTを6つ持っています。Zephyrのデフォルト設定でIn/Outピンが割当たっているのは、6つのうち2つ（usart1とusart2）でした。それぞれのTX/RXのピンは下記の通りです。

• usart1 TX/RX: PB6, PB7
• usart2 TX/RX: PA2, PA3

先ほどダウンロードしたMB1136の回路図を見ると、usart1/usart2に割り当てられたピンは下記のように何らかのコネクタに接続されています。

• usart1 TX: PB6: Arduino Connector(CN5) 3番
• usart1 RX: PB7: Morpho Connector(CN7) 21番
• usart2 TX: PA2: Arduino Connector(CN9) 2番（SB63をブリッジする必要がある）
• usart2 RX: PA3: Arduino Connector(CN9) 1番（SB62をブリッジする必要がある）

Zephyrのデバイスツリーを見ると、シリアル出力にはusart2を使うようになっています。

/ {
	model = "STMicroelectronics STM32F446RE-NUCLEO board";
	compatible = "st,stm32f446re-nucleo";

	chosen {
		zephyr,console = &usart2;
		zephyr,shell-uart = &usart2;
		zephyr,sram = &sram0;
		zephyr,flash = &flash0;
		zephyr,canbus = &can2;
	};

ハンダ付けできる環境があるなら、SB63やSB62を0Ω抵抗などでジャンパしてArduino Connector(CN9)の2番と1番にUARTケーブルを繋げばシリアル出力が見えるはずです。

Out-of-treeアプリでDevice tree overlay

ハンダ付け以外の方法として、シリアル出力先を変えてusart1にする方法を紹介します。シリアル出力先を変えるにはZephyrのデバイスツリーを書き変える必要がありますが、Zephyr本体のファイルを変更するとwest updateのときにZephyrが更新できなくなったりして面倒です。

素晴らしいことにデバイスツリーを後から書き換える便利な方法があって、アプリ側にオーバーレイ（Device tree overlay）ファイルを用意するだけでOKです。コンソール出力をusart2からusart1に上書きする例を示します。

/ {
	chosen {
		zephyr,console = &usart1;
		zephyr,shell-uart = &usart1;
	};
};

このファイルを作成したら再度アプリをビルドして、Arduino Connector(CN5) 3番とMorpho Connector(CN7) 21番にUARTケーブルを繋げばシリアル出力が見えるはずです。

** Booting Zephyr OS build v4.4.0 ***
Hello, World!

うまくいけばこんな感じの出力が得られるはずです。動きましたね。

おまけ

シリアル出力の受信方法は何でも良いですけど、これも一例を紹介します。まずUARTを送受信できるHWが必要です。私のおすすめは手軽なUSB接続のUARTケーブルです。秋月電子通商のFTDI USBシリアル変換ケーブル（3.3V）みたいなやつです。

PCに接続すると/dev/ttyUSBnのような名前で認識されるので、ターミナルソフトで開きます。pyserial-minitermを使う場合はこんな感じです。

$ sudo apt-get install -y python3-serial

$ pyserial-miniterm /dev/ttyUSB0 115200 --eol LF --raw

オプション--eolは行末がCRかLFか指定します。--rawは印字できない文字（エスケープシーケンスなど）を加工せず素通しします。カーソルを移動させたり、色付きの文字を出力するアプリケーションを動かすならこのオプションがあると見やすいです。

ボードに接続する前にケーブルのTX/RXを確認すると良いです。

• UARTケーブルに何も接続せず（つまりTXもRXもオープン状態）
• ターミナルソフトに何か文字を打つ
• 何も表示されないはず
• UARTケーブルのTXとRXを短絡させる
• ターミナルソフトに何か文字を打つ
• 打ち込んだ文字がそのまま表示されるはず

もし何も表示されない場合は/dev/ttyUSBnのデバイス指定を間違っている可能性が高いので確認してみてください。

ZephyrのOut-of-treeアプリケーションその5 - OpenOCDとGDBで実行

目次: Zephyr

前回ZephyrのOut-of-treeアプリがビルドできました。今回は実行と実行結果の確認です。あえてwestに頼らずOpenOCDとGDBで殴っていくスタイルで行きます。OpenOCDのビルド方法は以前（2026年6月2日の日記参照）紹介したのでそちらをご覧ください。使用機材は下記のとおりです。

• ボード: STMicroelectronics NUCLEO-F446RE
• デバッガ: NUCLEOのオンボードチップ（ST-Link）

PCとボードをUSB接続します。NUCLEOにはデバッガがオンボードで搭載されています。ボードのUSBコネクタ（CN1）は給電兼、デバッガの接続用です。NUCLEOは切り込みに沿ってボードを折るとデバッガ部分を物理的に切り離せるようになっていて、面白いですね。よく考えられているな〜と思います。

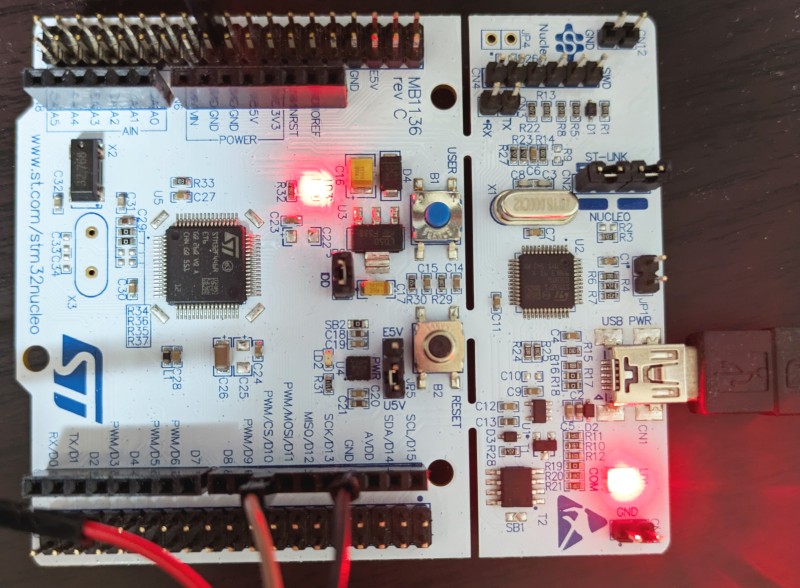

NUCLEO-F446RE、左側がメインSoC、右側がデバッガ

OpenOCDはオプション-fでデバッガやデバッグ対象の設定ファイルを指定します。今回はST-Link（interface/stlink.cfg）とSTM32F4系（target/stm32f4x.cfg）の設定ファイルを指定します。

オプション-cは起動時に実行するコマンドを指定します。"bindto 0.0.0.0"は他のマシンからの接続を受け付けるためのコマンドで、OpenOCDを実行するマシンとZephyrをビルドするマシンが同じ場合は省略してOKです。"init; reset halt"は初期化後にボードをリセットしてCPU停止状態にしておくために指定しています。要らないはずなんですが、なぜか接続できないときがあるんですよねー。なんでだろ？

$ cd openocd/tcl
$ sudo ../src/openocd -f interface/stlink.cfg -f target/stm32f4x.cfg -c 'bindto 0.0.0.0' -c 'init; reset halt'

GDBはARM用ならOKですが、Zephyr SDKにあるarm-zephyr-eabi-gdbを使うのが手軽でしょう。バイナリのパスはビルドしたOut-of-treeアプリ（build/zephyr/zephyr.elf）を指定します。

$ cd work_dir/hello
$ ../zephyr-sdk/gnu/arm-zephyr-eabi/bin/arm-zephyr-eabi-gdb build/zephyr/zephyr.elf

target remote :3333
monitor reset halt
load
c

GDBが起動したらtargetコマンドでOpenOCDに接続し、リセット（monitor reset halt）、ロード（load）、コンティニュー（c）すればアプリが実行開始されます。これでやっとHello, World!を拝め……ません。まだNUCLEO-F446REのシリアル出力を見る方法を説明していないからです。

続きは次回。
